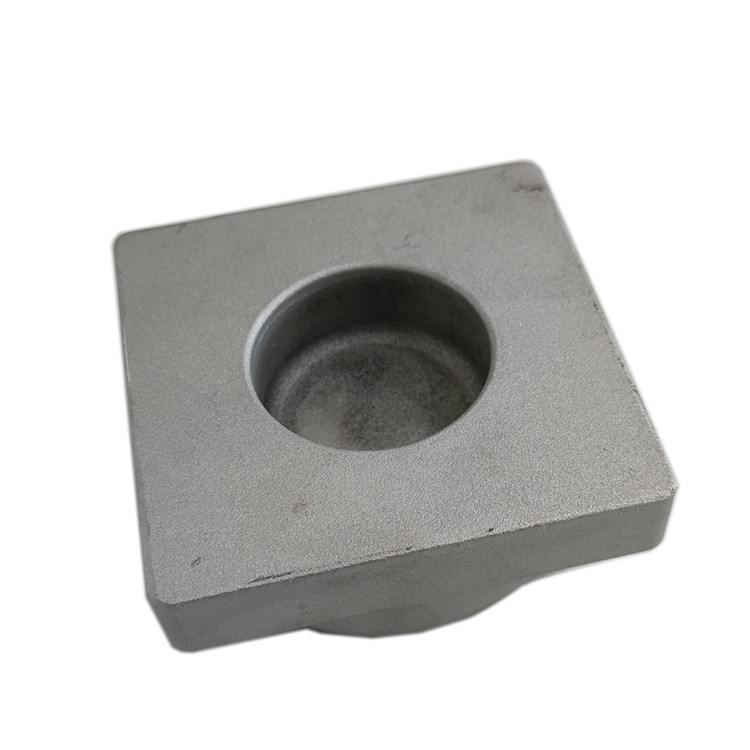

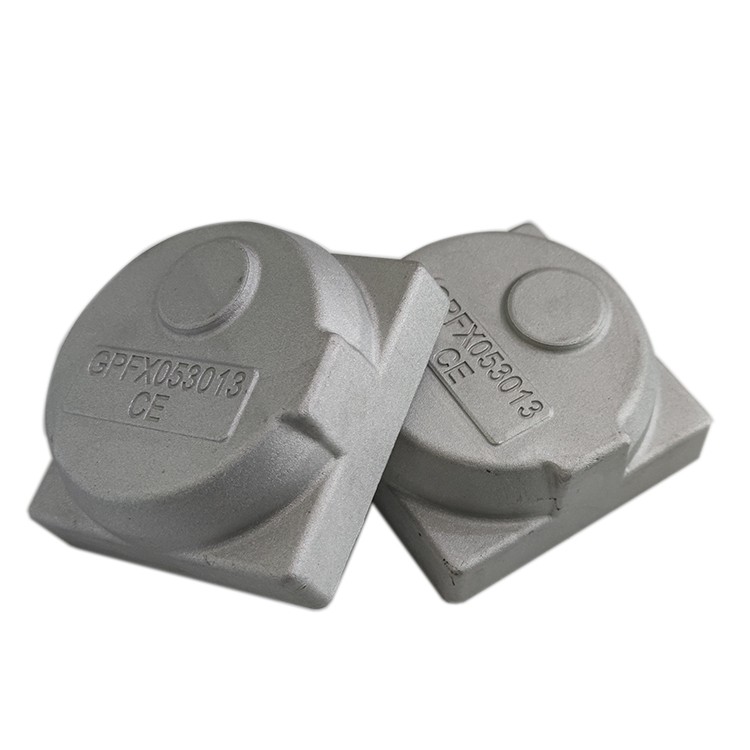

6082 Small Aluminium Die Forging

6082 L'alliage en aluminium est un alliage de la série Al-Mg-Si-Mg-résistance, réputé pour son excellente résistance, sa bonne résistance à la corrosion, sa soudabilité supérieure et sa machinabilité. En tant que l'un des alliages d'aluminium structurel les plus couramment utilisés, 6082 offre une résistance plus élevée que 6061, en particulier en présentant de meilleures propriétés mécaniques dans des sections plus épaisses. De petites pièces fabriquées par le processus de forgeage de la matrice améliorent efficacement les propriétés mécaniques et la fiabilité du matériau, garantissant ses performances dans des applications précises et complexes.

Éléments d'alliage primaire:

Magnésium (mg): 0. 6-1. 2% (renforce avec le silicium)

Silicon (Si): 0. 7-1. 3% (se renforce avec le magnésium, améliore la réponse durable)

Manganèse (mn): {{0}}. 4-1. 0% (affine le grain, améliore la force et la ténacité, inhibe la recristallisation)

Cuivre (cu): 0. 10% max (présence mineure, effet négligeable)

Chrome (cr): 0. 25% max (inhibe la recristallisation)

Matériau de base:

Aluminium (AL): équilibre

Impuretés contrôlées:

Iron (Fe): 0. 50% max

Zinc (zn): 0. 20% max

Titanium (ti): 0. 10% max

Autres éléments: {{0}}. 05% max chacun, 0,15% max total

Processus de fabrication (pour les petits plégeurs): Le processus de production pour les petits plégeurs met en évidence la précision et l'efficacité, visant à obtenir des composants de forme quasi-réseau avec d'excellentes propriétés mécaniques à travers une ou plusieurs étapes de formation de matrices.

Préparation des matières premières:

Les lingots coulés 6082 de haute qualité ou les barres extrudées sont sélectionnées comme billettes de forgeage. Le matériau doit subir une analyse de composition chimique pour assurer la conformité aux normes.

Coupe:

La longueur de la billette est avec précision en fonction des dimensions et de la forme de forgeage, garantissant le volume et le poids répond aux exigences de forgeage.

Chauffage:

Les billettes sont uniformément chauffées dans un four à contrôle précisément (généralement à 450-500). Pour les petites parties, l'uniformité de la température et la prévention de la surchauffe sont cruciales.

Formation de forge:

À l'aide d'un marteau de forgeage ou d'une presse hydraulique, la billette chauffée est placée dans une matrice pré-conçue et formée par une ou plusieurs frappes / pressions précises. La cavité de la matrice est conçue de manière complexe pour garantir que les lignes d'écoulement métallique suivent la forme de la partie, affinant les grains et éliminant les défauts internes.

Pré-forgeant et finition de la forge: Pour les formes complexes, cela peut impliquer deux étapes: pré-forgeant (préparation d'un blanc rugueux) et forgeant fini (forme fine).

Garniture:

Après le forgeage, un excès de flash autour de la périphérie du forgeage est retiré.

Traitement thermique:

Traitement thermique de la solution: Le forge est chauffé à un degré d'environ 530-545 et maintenu pendant suffisamment de temps pour permettre aux éléments d'alliage de se dissoudre dans la solution solide.

Éteinte: Refroidissement rapide à partir de la température de solution, généralement par extinction de l'eau (température ambiante ou eau chaude), pour conserver la solution solide sursaturée.

Traitement vieillissant (tempérament T6): Traitement du vieillissement artificiel standard (généralement à 160-180 degré pour 8-18). Ce traitement provoque la précipitation des phases de renforcement comme le MG₂SI, atteignant une résistance et une dureté maximales.

Finition et inspection:

Déburrencer, redressant, inspection dimensionnelle, vérification de la qualité de surface.

Enfin, des tests non destructifs (par exemple, pénétrant, courant de Foucault) et des tests de propriété mécanique sont effectués pour garantir que le produit répond aux spécifications.

6082 Small Day Forgings dans le tempérament T6 présentent d'excellentes propriétés mécaniques, adaptées aux applications nécessitant des charges modérées à élevées.

Uniformité des biens et anisotropie:

En raison du processus de forgeage, qui aligne le flux de grains le long du contour de la pièce, les forgues de la matrice 6082 présentent d'excellentes propriétés dans les principales directions de chargement.

Par rapport aux plaques ou aux extrusions, les forgues ont généralement des propriétés transversales (perpendiculaires à la direction de déformation principale), avec globalement moins d'anisotropie.

La microstructure de 6082 petits plégeurs est le fondement de leur haute résistance et de leur fiabilité.

Caractéristiques microstructurales clés:

Structure de céréales raffinée et dense:

Le processus de forgeage décompose soigneusement les grains grossiers, formant des grains équiaxés fins, uniformes et denses et des grains déformés allongés le long des lignes d'écoulement métallique. La taille moyenne des grains varie généralement des micromètres 50-150, selon le rapport de forge spécifique.

Le manganèse (MN) forme des dispersoïdes à base d'al-MN, épinglant efficacement les joints de grains et inhibant une croissance excessive des grains et une recristallisation.

Flux de grains optimisé et continu:

Les coulées métalliques dans la cavité de la matrice, formant des lignes d'écoulement de grains continues qui sont étroitement conformes à la géométrie de la partie. Cela permet au forgeage de transférer efficacement le stress lorsqu'il est chargé, améliorant la durée de vie de la fatigue et la ténacité des fractures, en particulier dans les formes complexes ou les zones avec des concentrations de contrainte.

Distribution uniforme des phases de renforcement (précipiter):

Le traitement du vieillissement T6 favorise la précipitation uniforme des phases MG₂SI sous des formes fines et dispersées, qui sont le principal mécanisme de renforcement.

La distribution uniforme des précipités dans les grains et aux joints de grains évite les précipitations de frontières de grains continues nocives, assurant ainsi une bonne résistance à la corrosion intergranulaire.

Propre métallurgique élevée:

Les pièces forgées sont denses en interne, exemptes de défauts de casting (comme le retrait, la porosité, les inclusions grossières).

Un contrôle strict de la teneur en fer (FE) réduit la formation de phases al-FE-SI nocives, améliorant encore la ténacité du matériau.

6082 Les petits plégeurs peuvent obtenir des formes de haute précision et complexes pendant la production.

Capacité de personnalisation:

Peut être conçu et produit en fonction de modèles de CAO client détaillés et de dessins d'ingénierie.

Des services tels que la préformation, la finition de finition, la coupe, le traitement thermique et l'usinage rugueux / final peuvent être fournis.

6082 L'alliage atteint principalement les propriétés souhaitées par le traitement thermique, le tempérament T6 étant le plus couramment utilisé.

Conseils de sélection de température:

T6: Pour les pièces excessives nécessitant une forte résistance, une bonne résistance à la corrosion et une machinabilité, T6 est le choix le plus économique et le plus performant.

T651 / T652: Pour les pièces avec des exigences de précision de dimension extrêmement élevées et un usinage ultérieur étendu, des températures T651 ou T652 sont recommandées pour contrôler efficacement la distorsion d'usinage.

6082 Les petits plégeurs de maty possèdent une excellente machinabilité et soudabilité.

Guidage de fabrication:

Machinabilité: 6082 dans le tempérament T6 a une bonne machinabilité, permettant des pièces avec une qualité de surface élevée et une précision dimensionnelle.

Soudabilité: 6082 est un alliage d'aluminium soudable, compatible avec les méthodes de soudage de fusion courantes comme le MIG ou le TIG. La résistance dans la zone touchée par la chaleur (HAZ) diminuera après le soudage, qui peut être améliorée en sélectionnant des fils de remplissage à haute résistance ou en effectuant un vieillissement local après le soudage.

Formulation du froid: Présente une bonne formabilité du froid en O ou T4 Tempers; La ductilité diminue du tempérament T6 et la déformation froide à grande échelle n'est pas recommandée.

6082 L'alliage possède une excellente résistance à la corrosion, en particulier contre la corrosion atmosphérique et d'eau salée.

Stratégies de protection contre la corrosion:

Sélection d'alliages et de tempérament: 6082- T6 Temper lui-même offre une excellente résistance à la corrosion, avec une résistance élevée au SCC et à la corrosion d'exfoliation.

Traitement de surface:

Anodisation: La méthode de protection la plus courante et la plus efficace, offrant une couche supplémentaire résistante à l'usure et résistante à la corrosion, et peut être colorée.

Revêtements de conversion chimique: Servir de bonnes amorces pour les peintures ou les adhésifs.

Systèmes de revêtement haute performance: Peut être appliqué dans des environnements spéciaux ou extrêmes, tels que les revêtements de fluorocarbone, les revêtements époxy, etc.

Gestion de la corrosion galvanique: En contact avec des métaux incompatibles, les mesures d'isolement (par exemple, les joints, les revêtements isolants) doivent être pris pour empêcher la corrosion galvanique.

Considérations de conception:

Ratio de force / poids: 6082 offre une force plus élevée que 6061 tout en maintenant des avantages légers.

Versatilité: Les propriétés équilibrées le rendent adapté à diverses applications industrielles, en réduisant la complexité de sélection des matériaux.

Facilité de fabrication et d'assemblage: Excellente machinabilité et soudabilité aident à raccourcir les cycles de production et à réduire les coûts.

Tolérance aux dommages: En petites parties, la microstructure dense et le flux de grains continu formé par le forge contribuent à une amélioration de la durée de vie de la fatigue et de la ténacité à la fracture.

Le contrôle de la qualité pour 6082 Small Aluminium Die Forgings est un aspect crucial garantissant leur performance et leur fiabilité.

Procédures de test standard:

Certification des matières premières:

Analyse de la composition chimique (spectromètre à émission optique) pour assurer la conformité avec ASTM, EN, etc.

Inspection des défauts de surface de la billette.

Surveillance des processus de forgeage:

Surveillance en temps réel de la température de forgeage, de la pression et de l'état de la matrice.

Inspection aléatoire en cours de la forme et des dimensions de la forge.

Surveillance du processus de traitement thermique:

Uniformité de la température du four (par AMS 2750E classe 2) et contrôle du temps.

Éteignant la température des médias et le contrôle de l'intensité d'agitation.

Analyse de la composition chimique:

Révéfication de la composition chimique par lots des formes finales.

Test de propriété mécanique:

Tests de traction: Échantillons prélevés sur les emplacements et orientations représentatifs (longitudinal, transversal) pour tester les UTS, YS, El.

Test de dureté: Mesures multi-points pour évaluer l'uniformité globale.

Tests d'impact: Test d'impact Charpy en V si nécessaire.

Tests non destructifs (NDT):

Tests pénétrants (PT): 100% d'inspection de surface pour détecter les défauts de rupture de surface.

Test de courant Eddy (ET): Détecte les défauts de surface et de près de la surface, tels que les micro-cracks et la non-uniformité de dureté.

Tests ultrasoniques (UT): Pour les pièces critiques ou de grande taille, l'inspection des défauts internes pour assurer aucun pores, inclusions ou autres défauts internes.

Analyse microstructurale:

Examen métallographique pour évaluer la taille des grains, la continuité du flux de grains, le degré de recristallisation, la morphologie et la distribution des précipités, etc.

Inspection dimensionnelle et de qualité de surface:

Des mesures précises utilisant des étriers, des micromètres, des machines de mesure de coordonnées (CMM) ou des instruments de mesure optiques.

Mesure de rugosité de surface.

Normes et certifications:

Se conforme à ASTM B247 (forgs en alliage en aluminium), en 15908 (alliages en aluminium et en aluminium - forgings), en 755 (tige / bar extrudée, comme référence billette), AMS (spécifications de matériaux aérospatiales, si nécessaire).

Certification du système de gestion de la qualité: ISO 9001.

EN 10204 Type 3.1 Des rapports de test de matériel peuvent être fournis et la certification indépendante tierce peut être organisée à la demande du client.

6082 Les petits plégeurs en aluminium sont largement utilisés dans divers secteurs industriels en raison de leur excellente résistance, de leur résistance à la corrosion et de leur efficacité de fabrication.

Zones d'application primaires:

Industrie automobile: Composants de suspension (par exemple, bras de contrôle, phalanges de direction), composants de roue, supports moteur, composants du groupe motopropulseur, parties de structure corporelle.

Vélos et équipements sportifs: Pièces de vélo haute performance (par exemple, manivelles, pédales), carabiners, connecteurs d'équipement sportif.

Génie mécanique: Corps de pompe, corps de valve, composants hydrauliques, pinces, blocs de connexion, petits engrenages de transmission, boîtiers de roulement.

Électronique et appareils électriques: Dissipateurs de chaleur, supports structurels, boîtiers de connecteurs.

Transport: Composants structurels non critiques, connecteurs et supports dans les véhicules ferroviaires, les navires et les avions.

Équipement médical: Cadres structurels, pièces de connexion, etc.

Matériel général: Poignées d'outils, composants de verrouillage, etc.

Concevoir des avantages:

Haute résistance et légèreté: Fournit une bonne résistance tout en obtenant une réduction significative du poids, en améliorant les performances des produits et l'efficacité énergétique.

Haute fiabilité: La forge de la matrice élimine les défauts de coulée, entraînant une structure interne dense et des grains raffinés, améliorant considérablement la vie de la fatigue et la ténacité à l'impact.

Réalisation de la forme complexe: Le forgeage peut produire des géométries complexes en forme de réseau presque, réduisant les coûts d'usinage ultérieurs et abaissant les coûts.

Excellente résistance à la corrosion: Convient à une utilisation à long terme dans les environnements extérieurs, humides ou corrosifs.

Bonne machinabilité et soudabilité: Facilite l'usinage ultérieur, le traitement de surface et l'assemblage.

Rentabilité: 6082 offre un meilleur rapport prix-performance par rapport aux alliages spécialisés à haute performance.

Limitations de conception:

Limites de résistance: Bien que plus fort que 6061, il ne peut toujours pas répondre aux exigences des structures de charge critiques nécessitant une résistance extrêmement élevée, comme les composants structurels aérospatiaux primaires.

Limitations de taille: Les dimensions de forgeage de la matrice sont limitées par les matrices et l'équipement, ce qui le rend inapproprié pour le forgeage intégral de très grands composants.

Performance à haute température: Similaire à tous les alliages d'aluminium, il ne convient pas aux environnements opérationnels à long terme supérieurs à 150 degrés.

Considérations économiques et durables:

Valeur totale du cycle de vie: Bien que le coût initial des forgues de la matrice puisse être plus élevé que les pièces moulées, leurs performances supérieures et leurs coûts de traitement ultérieurs réduits les rendent compétitifs pendant l'ensemble de leur cycle de vie.

Efficacité d'utilisation des ressources: Le forgeage est un processus efficace de forme proche du réseau, réduisant les déchets de matériaux.

Convivialité environnementale: Les alliages en aluminium sont très recyclables, s'alignent sur les principes de fabrication verte et d'économie circulaire.

étiquette à chaud: 6082 Small Aluminium Die Forging, Chine 6082 Small Aluminium Die Forgers Fabricants, fournisseurs, usine
