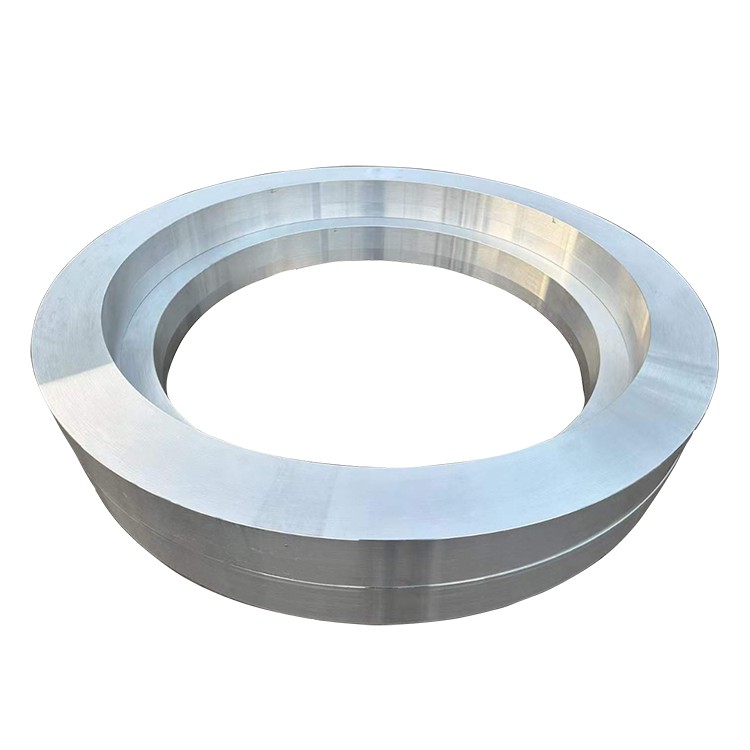

Anneau de forge en alliage en aluminium de grand diamètre

Les anneaux de forge d'alliage en aluminium de grand diamètre sont des composants structurels indispensables à haute performance dans l'industrie moderne, largement utilisés dans les domaines exigeant des exigences strictes pour la résistance, la ténacité, la fiabilité, la stabilité dimensionnelle et la légèreté . mètres, et une épaisseur et une hauteur de paroi accrues en conséquence . Forging confèrent des propriétés mécaniques supérieures, une structure interne très dense et un flux de grains optimisé le long de la circonférence de l'anneau, permettant d'excellentes performances dans des conditions de fonctionnement extrêmes .

Grades d'alliage en aluminium commun:

Série haute résistance (e . g ., 2024, 7075, 7050): Principalement utilisé dans les champs aérospatiaux, militaires et autres avec des exigences de rapport de force / poids extrême .

Série résistante à la corrosion / soudable (e . g ., 5083, 5a06): Largement appliqué dans l'ingénierie marine, les réservoirs de stockage cryogénique, les récipients sous pression et d'autres zones nécessitant une résistance à la corrosion élevée, une soudabilité et une ténacité cryogénique .

Série structurelle générale (e . g ., 6061, 6082): Adapté aux structures d'ingénierie générales, à l'équilibrage de la résistance, de la machinabilité et du coût .

Processus de forgeage premium pour les anneaux de grand diamètre: La production d'anneaux de forge en alliage en aluminium de grand diamètre est un processus exigeant en technologie et exigeant l'équipement, avec un accent particulier sur la qualité interne et l'uniformité microstructurale:

Préparation de la fonte et des lingots:

Les éléments d'aluminium primaire de haute pureté et d'alliage sont sélectionnés .

Les technologies avancées de fusion, de raffinage, de filtrage et de dégazage (e . g ., snif, dégmagement sous vide, agitation électromagnétique) sont utilisées pour garantir la propreté ultra-hauteur, la minimisation des inclusions et le contenu du gaz .

De grands systèmes de coulée de refroidissement direct (DC) sont utilisés pour produire des lingots de grand diamètre avec des dimensions stables et une structure interne uniforme, répondant aux exigences pour une forge à grande échelle ultérieure .

Traitement d'homogénéisation lingot:

Les gros lingots subissent une longue durée (généralement des dizaines d'heures), un traitement de recuit à homogénéisation à plusieurs étages pour éliminer la macrosegrégation, assurer une distribution plus uniforme des éléments d'alliage et améliorer la ductilité du lingot, en les préparant pour le forgeage ultérieur .

Préparation et inspection des billettes:

Conditionnement de surface de lingot (scalping ou fraisage) pour éliminer les défauts de surface .

Une inspection ultrasonique à 100% stricte est effectuée pour garantir que le lingot est exempt de tout défaut interne qui pourrait affecter la qualité du forge et les performances finales du produit (e . g ., fissures, porosité, grandes inclusions) .

Préchauffage: le lingot ou la préforme est uniformément chauffé à la plage de température de forgeage précise pour assurer une ductilité optimale et une déformation uniforme lors de la mise en forme .

Séquence de forgeage:

Bouleversant et pré-forgeant: Le lingot est soumis à des opérations multidirectionnelles et de dérangement et de dessin sur de grandes pressions hydrauliques pour décomposer la structure telle que coulée, éliminer les gros grains et former une forme de préforme appropriée (E . G ., disque ou pancake) .

Perçant: Un trou central est formé sur la presse en frappant ou en élargissant le matériau sur un mandrin, créant une structure annulaire préliminaire . Ce processus compacte davantage le matériau et affine la microstructure .

Formation de roulement d'anneau: Ceci est crucial pour former de grands anneaux de diamètre . sur de grandes machines à rouler de cycle verticales ou horizontales, une compression radiale et axiale continue est appliquée au diamètre de l'anne La circonférence de l'anneau, améliorant considérablement les propriétés mécaniques circonférentielles et améliorant davantage la densité des matériaux .

Finition de forgeage (facultatif): Pour les anneaux avec des formes plus complexes ou des exigences de précision de dimension extrêmement élevée, la mise en forme finale peut être effectuée sur de grandes presses de forgeage pour atteindre des dimensions géométriques précises et une bonne finition de surface .

Traitement thermique:

Selon les exigences de performance de qualité et finale en alliage, le traitement de la solution, la trempe et le traitement du vieillissement (pour les alliages thermiquement) ou le traitement de stabilisation (pour les alliages non professionnels) sont effectués . les processus de traitement thermique sont cruciaux pour l'uniformité microstructurale et le contrôle du stresse stress .

Finition et inspection:

Déburrencer, redressant, inspection dimensionnelle, vérification de la qualité de surface, etc. .

Enfin, des tests non destructifs complets (e . g ., ultrasonores, pénétrant, actuel de Fouddy) est effectué pour s'assurer que la qualité interne et de surface du produit est entièrement conforme aux normes et aux exigences du client . du produit

Les propriétés mécaniques des anneaux de forge en alliage en aluminium de grand diamètre dépendent du grade d'alliage sélectionné, du tempérament du traitement thermique et de l'optimisation du processus de forgeage . Généralement, les anneaux forgés offrent les avantages suivants:

Plage de performances typique (selon l'alliage et le tempérament):

Résistance à la traction ultime: 270 MPa - 600 MPA

Force d'élasticité (0,2%): 120 MPa - 550 MPA

Allongement: 7% - 25%

Dureté: 60 hb - 180 Hb

Force de fatigue: 100 MPa - 200 MPA

Fracture Forness (K1C): 20 MPa√m - 45 MPA√m

La microstructure des anneaux de forge d'alliage en aluminium de grand diamètre est la garantie fondamentale de leurs excellentes propriétés macroscopiques:

Caractéristiques microstructurales clés:

Structure des grains et flux de grains:

Après le forgeage, en particulier le roulement de la bague, les grains à mesure grossiers sont brisés et réorientés, formant des grains recristallisés fins et / ou allongés et / ou des grains non recrit allongés alignés sur la direction de déformation principale .

L'écoulement de grains est une caractéristique unique des pièces forgées, se référant à la structure fibreuse formée par des grains métalliques internes pendant la déformation plastique le long de la direction du contour et de la contrainte . dans des anneaux de forgeage de grand diamètre, le flux de grains est uniformément distribué le long de la circonférence de la bague, offrant une excellente résistance circonferie, une résistance à la fatigue et une durabilité .

Les dispersoïdes formés par des éléments d'alliage (e . g ., almncr) inhibent efficacement la croissance et la recristallisation des grains, en maintenant le raffinement des grains .

Haute densité et élimination des défauts:

L'immense pression appliquée pendant le processus de forgeage ferme complètement les défauts internes, tels que la porosité, les cavités de rétrécissement et les poches de gaz, qui peuvent survenir lors de la coulée, améliorant considérablement la densité du matériau .

Réduit les inclusions et la macrosegrégation non métalliques, conduisant à une microstructure plus uniforme .

Renforcement de la distribution de phases:

Un contrôle précis sur les processus de traitement thermique assure des précipitations et une distribution uniformes et fines des phases de renforcement (E . G ., Mg₂al₃ en série 5xxx, ou al₂cumg, MGZN₂ dans la série 2xxx / 7xxx) dans les céréales et aux limites des grains, la maximisation du potentiel de conservation de l'Alloy .

La morphologie et la distribution des précipités aux joints de grains sont également strictement contrôlées pour optimiser la résistance à la fissuration de la corrosion de contrainte .

La plage de taille des anneaux de forge en alliage en aluminium de grand diamètre est très large et peut être fabriqué en fonction des exigences spécifiques au client .

Capacité de personnalisation:

Des anneaux forgés sur mesure avec différentes tailles, formes (e . g ., non circulaires, coniques), et les exigences de tolérance peuvent être produites en fonction des dessins détaillés des clients et des spécifications techniques .

Généralement offerts dans des conditions usinées ou usinées à usintures rugueuses pour réduire les coûts et le temps de traitement des clients .

Les anneaux de forge en alliage en aluminium de grand diamètre peuvent être fournis dans divers températures de traitement thermique en fonction de leur type d'alliage et des exigences de l'application finales .

Conseils de sélection de température:

Exigences de force: Le tempérament T6 de la série 7xxx offre la plus haute résistance, mais sa sensibilité SCC doit être considérée .

Résistance à la corrosion: Série 5xxx (H116 / H321) et 7xxx série T73 / T74 Les Tempers sont les meilleurs choix .

Soudabilité: Les alliages de la série 5xxx et 6xxx ont une excellente soudabilité de soudabilité . Le soudage de fusion conventionnel n'est généralement pas recommandé pour la série 2xxx et 7xxx .

Environnement de service: Exigences spécifiques pour les environnements marins, les environnements cryogéniques, les récipients de pression, etc. .

L'usinage des anneaux de forge d'alliage en aluminium de grand diamètre nécessite généralement de grandes machines à haute rigidité et des stratégies d'usinage spécialisées .

Guidage de fabrication:

Machinabilité: Les alliages en aluminium ont généralement une bonne machinabilité, mais l'adhérence et l'enveloppement de puces sont des problèmes courants . outils nets avec de grands angles de râteau, des angles d'hélice élevés, combinés à des lubrifiants de refroidissement efficaces et à de bons systèmes d'évacuation de puces, sont nécessaires . et de bons systèmes d'évacuation de puces, sont nécessaires .

Gestion du stress résiduel: Les pièces forgées de grande taille sont sujettes à des contraintes résiduelles importantes pendant l'extinction et l'usinage, ce qui peut conduire à la distorsion . des méthodes de soulagement des contraintes telles que l'étirement (TXX51), la compression ou le soulagement de la contrainte vibratoire peut être utilisé .

Traitement de surface: Les traitements d'anodisation, de peinture ou de revêtement de conversion peuvent être appliqués en fonction de l'environnement de service et des exigences esthétiques .

La résistance à la corrosion des anneaux de forge en alliage en aluminium de grand diamètre est un avantage clé pour leur application dans des environnements difficiles .

Systèmes de protection:

Sélection d'alliages et de tempérament: Sélectionnez les grades d'alliage et le traitement thermique Tempère avec une résistance à la corrosion intrinsèquement supérieure (E . G ., 5xxx Series H116 / H321, ou 7xxx Series T73 / T74) .

Traitement de surface:

Anodisation: La méthode de protection la plus courante, formant un film d'oxyde dur et dense qui améliore la corrosion et l'usure de la résistance .

Revêtements de conversion chimique: Servir d'excellents amorces pour la peinture ou les adhésifs, offrant une protection de base .

Systèmes de peinture / revêtement: Les amorces époxy à haute performance et les topcoats en polyuréthane offrent une protection à long terme dans les environnements marins et industriels .

Considérations de conception: Évitez les zones de piégeage de l'eau et de corrosion des crevasses; Appliquer l'isolement galvanique lorsqu'il est en contact avec des métaux différents .

Considérations de conception:

Légère: La faible densité des alliages en aluminium permet aux anneaux de grand diamètre de réaliser une réduction significative du poids, offrant des avantages économiques et de performance substantiels dans l'aérospatiale, le transport ferroviaire et les applications marines .

Plage de température de fonctionnement: Doit être déterminé en fonction du type d'alliage et de l'environnement d'application, en évitant le service à long terme à des températures élevées qui peuvent conduire à une dégradation des performances .

Force et équilibre de la rigidité: Grâce à la conception raisonnable de la section et à la sélection des alliages, assurez-vous une rigidité suffisante pour éviter une déformation excessive tout en répondant aux exigences de résistance .

Adaptabilité environnementale: Tenez compte des facteurs tels que la corrosivité, la plage de température, les vibrations et les charges d'impact de l'environnement de travail .

Le contrôle de la qualité pour les anneaux de forge d'alliage en aluminium de grand diamètre est extrêmement strict, couvrant chaque étape des matières premières à la livraison du produit fini .

Procédures de test standard:

Certification des matières premières: Traçabilité des lingots, vérification de la composition chimique, numéro de chaleur, date de production, etc. .

Faire fondre et le contrôle de la qualité des lingots: Analyse élémentaire en ligne, mesure du contenu hydrogène, surveillance de l'efficacité du filtre, détection de défaut à ultrasons .

Surveillance des processus de forgeage: Surveillance en temps réel des profils de température, quantités de déformation, pression, état de la matrice, etc. .

Surveillance du processus de traitement thermique: Uniformité de la température du four, temps, taux de refroidissement, température des médias de trempe, etc. .

Inspection de précision dimensionnelle et géométrique: Inspection complète des diamètres externes et intérieurs, épaisseur de paroi, hauteur, planéité, concentricité, etc. ., en utilisant des machines de mesure de coordonnées de haute précision (CMMS), des scanners laser, etc. .

Test de propriété mécanique:

Échantillonnage: Les échantillons sont prélevés à partir d'emplacements critiques (les directions typiquement circonférentielles et radiales de l'anneau) en fonction des dimensions de forgeage et des exigences standard pour les tests .

Tests: Tensile (UTS, YS, EL), dureté, de la ténacité à l'impact, de la fatigue, de la ténacité à la fracture, de la fissuration de la corrosion du stress (SCC) .

Tests non destructifs (NDT):

Tests ultrasoniques: 100% d'inspection volumétrique de l'ensemble du cycle, la méthode la plus efficace pour détecter les défauts internes (e . g ., inclusions, porosité, fissures, corrosion intergranulaire), souvent requise pour répondre aux normes aérospatiales (E . {., Ams 2630

Tests de pénétrage: Détecte les défauts de surface et de près de la surface .

Test de courant Eddy: Détecte les défauts de surface et de près de la surface, en particulier pour les matériaux conducteurs .

Test radiographique (RT): Utilisé pour la réinspection des défauts internes dans des zones critiques spécifiques .

Analyse microstructurale: Examen métallographique pour évaluer la taille des grains, le flux de grains, le degré de recristallisation, la distribution des précipités, les types de défauts, etc. .

Mesure de rugosité de surface.

Normes et certifications:

Se conforme à ASTM B247, AMS (spécifications des matériaux aérospatiaux), en (normes européennes), GB / T (normes nationales chinoises), etc. .

Certifications du système de qualité: ISO 9001, AS9100 (Aerospace) .

EN 10204 Type 3 . 1 ou 3.2 Des rapports de test de matériel peuvent être fournis et la certification tierce peut être organisée à la demande du client.

Les anneaux de forge en alliage en aluminium de grand diamètre jouent un rôle essentiel dans divers secteurs de l'industrie de haute technologie et lourds en raison de leurs excellentes performances globales .

Zones d'application primaires:

Aérospatial: Enveloppes de moteur d'aéronef, anneaux de composants de turbine, anneaux de chargement d'atterrissage, réservoir de carburant de fusée, anneaux de structure spatiale, etc. .

Industrie de l'énergie: Anneaux d'équipement de centrales nucléaires, brides d'arbre principal d'éoliennes, brides de récipients à grande pression, anneaux de réservoir de carburant d'hydrogène, etc. .

Ingénierie marine et offshore: Grands anneaux de connexion structurelle de coque de navire, anneaux de support critiques pour les plates-formes de forage offshore, les anneaux de connexion de la coque de pression pour les submersibles en haute mer, les anneaux de réservoir de transporteur de GNL, etc. .

Transit ferroviaire: Anneaux de connexion à haut débit de trains, forgues critiques de bogies, grands anneaux de système de freinage de train, etc. .

Militaire: Grandes montures d'artillerie, anneaux de chargement de véhicule blindés, anneaux de lance-missiles, etc. .

Machinerie lourde: De grandes courses de roulements, des blancs de vitesse, des anneaux de roulement principaux pour les machines d'encouragement du tunnel, etc. .

Concevoir des avantages:

Légère: La faible densité des alliages d'aluminium combinée avec le processus de forgeage permet une réduction significative du poids des grands composants structurels, améliorant l'efficacité et réduisant les coûts d'exploitation .

Haute fiabilité et sécurité: La résistance élevée, la ténacité élevée, une excellente résistance à la fatigue et la microstructure interne dense fournie par le forgeage garantissent la fiabilité à long terme des composants sous des charges extrêmes et des environnements complexes .

Stabilité dimensionnelle: Après un traitement thermique rigoureux et un soulagement du stress, les anneaux forgés de grand diamètre présentent une bonne stabilité dimensionnelle pendant l'usinage ultérieur et le service à long terme .

Résistance à la corrosion: En particulier les alliages de la série 5xxx démontrent une excellente résistance à la corrosion dans les environnements marins et industriels .

Flexibilité de conception: Diverses exigences de conception complexes et exigeantes peuvent être satisfaites en sélectionnant différents alliages, Temps de traitement thermique et processus de forge personnalisés .

Limitations de conception:

Coût: La production d'anneaux forgés de grand diamètre nécessite un équipement spécialisé coûteux et des processus complexes, conduisant à des coûts initiaux plus élevés .

Sensibilité à la température: Certains alliages d'aluminium à haute résistance peuvent subir une dégradation des performances dans des environnements à haute température à long terme, nécessitant une considération des limites de température de fonctionnement .

Soudabilité: Certains alliages à haute résistance ont une mauvaise soudabilité, ce qui peut nécessiter des techniques ou une conception de soudage spéciaux pour éviter le soudage .

Stress résiduel: Le processus de trempe pour les pièces forgés de grande taille peut générer des contraintes résiduelles importantes, nécessitant des traitements appropriés en matière de soulagement du stress .

Considérations économiques et durables:

Valeur du cycle de vie: Bien que l'investissement initial soit élevé, les performances supérieures et la longue durée de vie des anneaux forgés réduisent les coûts de maintenance et de remplacement, offrant une valeur économique plus élevée à long terme .

Utilisation des matériaux: Le forgeage est un processus de forme quasi-réseau, réduisant efficacement les déchets de matières premières par rapport à l'usinage traditionnel .

Convivialité environnementale: Les alliages en aluminium sont des matériaux entièrement recyclables, s'alignant avec les principes de fabrication verts; Le produit léger contribue également à la réduction de la consommation d'énergie et des émissions de carbone des produits finaux .
