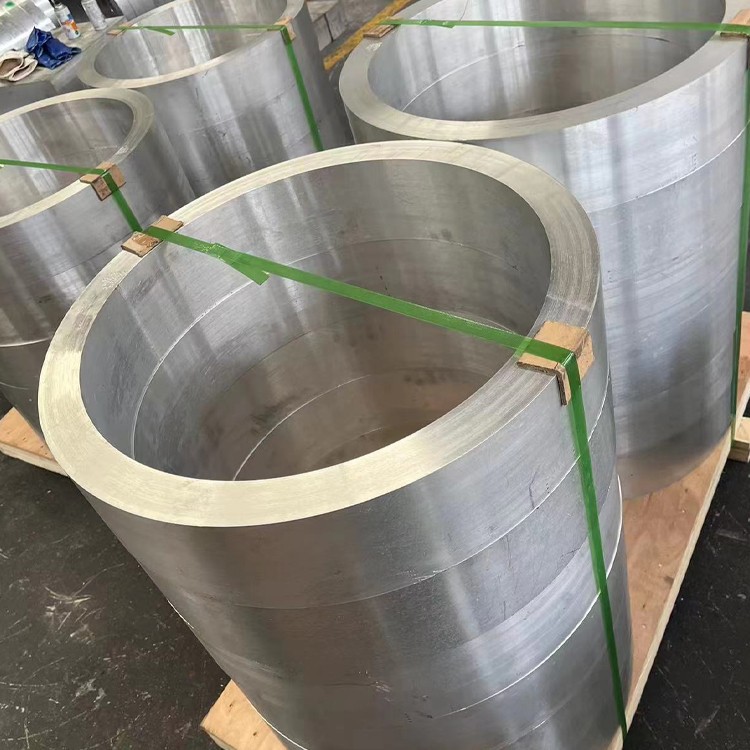

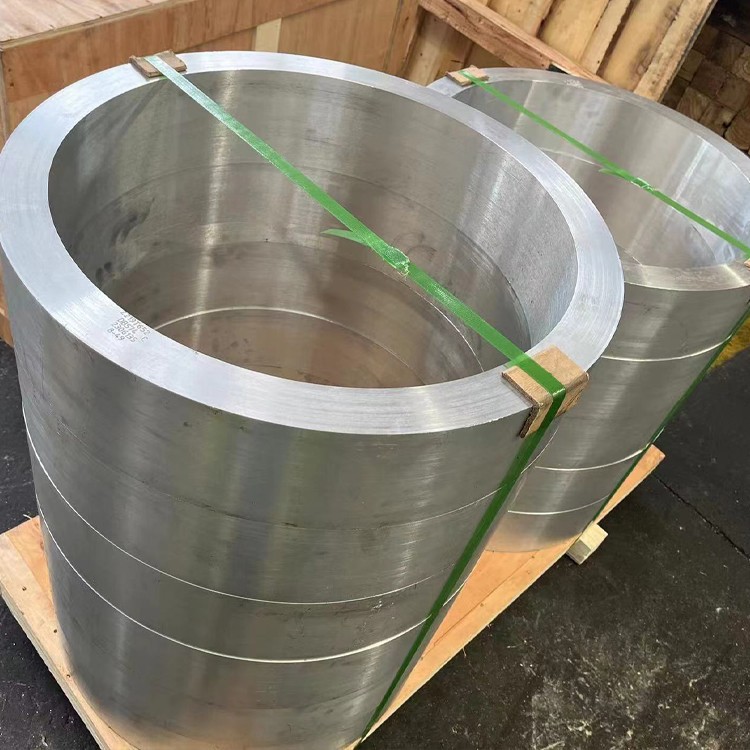

Tube forgé en aluminium 2A12 pour aérospatial

2A12 Le tuyau forgé en aluminium est fabriqué à partir d'alliage d'aluminium 2A12, qui se caractérise par sa résistance et sa dureté élevé

Envoyez demande

1. Composition des matériaux et processus de forge aérospatial

2A12 (AA2124) Les tubes forgés de qualité aérospatiale sont conformes aux spécifications AMS 4157, ASTM B247 et MIL-T -9046, formulées pour un rapport de force / poids optimal dans les composants critiques de vol:

Chimie en alliage:

Cuivre (cu): 3.8-4.9% (renforcement primaire)

Magnésium (mg): 1.2-1.8% (durcissement des précipitations)

Manganèse (mn): 0.30-0.9% (raffinement des grains)

Matériau de base:

Aluminium (AL): supérieur ou égal à 92,5% (équilibre)

Impuretés contrôlées:

Fer (Fe): inférieur ou égal à 0,30% max

Silicon (SI): inférieur ou égal à 0,50% max

Zinc (Zn): inférieur ou égal à 0,25% max

Titane (Ti): inférieur ou égal à 0,15% max

Protocole de forge de précision:

Préchauffage: 390-430 degré sous Shield Argon Shield

Forging isotherme: 350-400 degré ± 10 degré

Ratio de réduction: 5: 1 minimum

Contrôle du taux de déformation: 0.1-3 Sec⁻¹

Alignement du flux de grains: déviation longitudinale ± 5 degrés

Appuyez sur les exigences: 12, 000-40, 000 ton hydraulique

Conditionnement thermique post-formulé: égalisation des contraintes à 250 degrés / 2 heures

Certifié dans NADCAP AC7102 pour les formes aérospatiales avec une traçabilité numérique complète par normes AS9100 .

2. Performance mécanique dans le service aérospatial

Propriété	Tempérament T6 forgé	Base de base extrudé	Norme aérospatiale
Résistance à la traction ultime	440-470 MPA	400-430 MPA	ASTM E8
Force d'élasticité (RP0.2)	290-330 MPA	260-290 MPA	ASTM E8
Allongement (%)	10-15%	7-12%	ASTM E8
Fracture ténacité kic	38 MPA√m	32 MPA√m	ASTM E399
Résistance à la fatigue (10⁷)	145 MPA	120 MPA	ASTM E466
Résistance à la compression	420 MPA	380 MPA	ASTM E9
Rupture de contrainte (100h / 100 degrés)	180 MPA	150 MPA	ASTM E139
Résistance	620 MPA	570 MPA	ASTM E238

Le rapport anisotropie supérieur (l / t =0.85) fournit 18-22% de résistance transversale plus élevée par rapport aux extrusions conventionnelles dans les applications de spar des ailes .

3. Traitement thermique et contrôle microstructural

Traitement aérospatial T6:

Traitement de la solution: 495 degrés ± 5 degrés pendant 1-2

Contrôle de l'atmosphère:<20ppm oxygen

Extinction: solution de polyvinyl pyrrolidone (40% Conc)

Quench rate: >170 degrés / sec au cœur

Stabilisation: -55 degré cryogénique Hold / 3hr

Vieillissement: 190 degrés / 12hr + 160 degré / 10hr Duplex Aging

Caractéristiques microstructurales:

Taille des grains: ASTM 8-9 (10-20 μm)

Structure précipitée: phase S '(al₂cumg) dominante

Intensité de texture: 3.0-4.5 Multiples aléatoires

Densité de dislocation: 8 × 10¹⁰ / cm²

Distribution de phase:

Particules al₂cu: 0.3-0.8 μm

Particules al₂cumg: 20-50 nm

Recristallisation:<5%

4. Précision dimensionnelle de qualité aérospatiale

Paramètre	Gamme standard	Tolérance critique au vol	Configurations spéciales
Diamètre extérieur	20-450 mm	± 0,02% OD	Sections croisées elliptiques
Épaisseur de paroi	1.5-25 mm	± 3% WT	Murs d'épaisseur variables
Longueur	1-10 m	+0 / -0.8 mm	Jusqu'à 15 mètres
Ovalité	Moins ou égal à 0,4%	Inférieur ou égal à 0,15% pour les actionneurs	-
Rectitude	0,5 mm / m	0,1 mm / m (lignes hydrauliques)	-
Randonnée murale	Moins ou égal à 0,3% de TIR	Moins ou égal à 0,1% de TIR (systèmes de carburant)	-

Méthodes de fabrication aérospatiale:

Spin Forging pour les sections à paroi mince

Formation de flux de mandrins

Forge de presse isotherme

Intégration de bride à anneau

Formage superplasique pour des formes complexes

5. Durabilité environnementale dans les conditions de vol

Environnement	Note de performance	Métriques de dégradation	Systèmes d'atténuation
Cyclisme d'altitude	Excellent	<0.001% dimensional change	Passivation par ams 2470
Liquide hydraulique	Classe A	0,05 mm / an d'érosion	Oxydation électrolytique plasmatique
Immersion de carburant à jet	Bien	Prise de poids<0.5 mg/cm²/yr	Placage de nickel électrolaire
Cyclisme thermique	Excellent	ΔCte correspondant aux composites	Barrières thermiques classées
Conditions de glaçage	Bien	Débit de fatigue<8%	Revêtements anti-fic

Amélioration de la surface:

Anodisation d'acide chromique: 8-15 μm d'épaisseur

Triodize® Traitement: lubrifiant à film solide

HVOF WC -10 CO: 1200 HV50 Protection

Scellant hermétique: couches Sio₂ déposées en vapeur

6. Usinage pour les composants aérospatiaux

Opération	Spécification d'outillage	Paramètres	Applications d'avion
Précision ennuyeuse	En carbure enduit de diamant	180-250 m / min, 0,05 mm / rev	Cylindres d'atterrissage
5- moulage des axes	Outils de sialn nano-composites	500-700 m / min	Raccords de côtes d'aile
Forage d'armes à feu	Carbure de liquide de refroidissement	30-50 m / min	Rails d'injection de carburant
Broyage du fil	Roues CBN	10-15 m / min	Filetages de montage du moteur
Sking	Outils de formulaire PCD	80-120 m / min	Ports de collecteur hydraulique

Avantages d'usinage:

Finition de surface: ra 0.1-0.4 μm réalisable

Amélioration de la cryo-machine:

Life de l'outil: +250%

Contrainte résiduelle: profil de compression

Capacité EDM: stable avec des électrodes en cuivre-tungstène

Stabilité dimensionnelle: ± 0,005 mm / m après l'usinage

7. Technologie d'adhésion à l'aérospatiale

Paramètres de soudage par élan à la friction:

Conception d'outils: épaule WC-Co défilement

Rotation: 600-900 RPM

Traverse: 80-200 mm / min

Force en bas: 12-20 kN

Qualité de soudure:

Efficacité UTS: 95% du métal parent

Performance de fatigue: matériau de base à 90%

Méthodes d'adhésion alternatives:

Soudage du faisceau laser:

Puissance: 4-6 kW

Vitesse: 2-5 m / min

Boundage: rideau de gaz d'hélium

Bondage adhésif:

Films de polyimide époxy: 25 MPa Cish à 150 degrés

Préparation de surface: traitement du sol-gel

Fixation mécanique:

Colliers Hi-Lite®: 160-

Systèmes Lockbolt: résistants aux vibrations à 2000 Hz

8. Propriétés physiques pour les systèmes de vol

Propriété	Valeur	Signification aérospatiale
Densité	2,78 g / cm³	30% plus léger que le titane
CTE (20-150 degré)	22,7 μm / m ·	Correspondant aux composites de carbone
Conductivité thermique	138 W/m·K	Efficacité de refroidissement avionique
Résistivité électrique	44 nΩ·m	EMI Blindage Efficacité
Module élastique	73 GPA	Optimisation de la flexion des ailes
Capacité d'amortissement	0.003	Atténuation des vibrations
Sensibilité magnétique	0.72×10⁻⁶	Non-interférence avec les capteurs
Ténacité cryogénique (-196 degré)	42 MPA√m	Compatibilité du système LH2 / LOX

9. Certification de vérification de la qualité et aérospatiale

Évaluation non destructive:

Tableau phasé UT: sondes 15 MHz (détecter des défauts de 0,3 mm)

Tomographie aux rayons X: résolution de voxel de 5 μm

Tableau de courant de Foucault: détection de fissure de 0,2 mm

Inspection thermographique: Résolution souterraine de 2 μm

Mappage de contraintes résiduelles: XRD avec une taille de tache de 10 μm

Tests de certification:

Test de fatigue: 10⁹ Capacité de cycle

Test de fluage: 10, 000 hr / 150 degré

SCC Threshold: >120 MPa par ASTM G47

Résistance à l'inflammabilité: FAR 25.853 conforme

Dépasser:<1.0% TML, <0.1% CVCM per ESA ECSS

Approbations de l'industrie:

AS9100 Gestion de la qualité aérospatiale

NADCAP AC7117 NDE Special Process

Mil-f -83142 Certification de robes

Approbation de la production de l'EASA 21G

Compliance d'enregistrement ITAR

10. Applications aérospatiales

Utilisations aérospatiales primaires:

Liens de couple d'atterrissage

Arbres de rotor d'hélicoptère

Cylindres d'actionneur hydraulique

Missile Launch Bandings

Fermes structurelles spatiales

Boîtiers de compresseur en moteur à réaction

Tracks à lambeau d'aile

Liens de contrôle de vol

Emballage et manipulation:

Emballage de feuille VCI à pur en azote

Conteneurs contrôlés par dessicants

Manipulation des élingues en nylon non marquantes

Protocoles d'assemblage de salle blanche

AS6081 Protection contrefaite
